一、系统概述

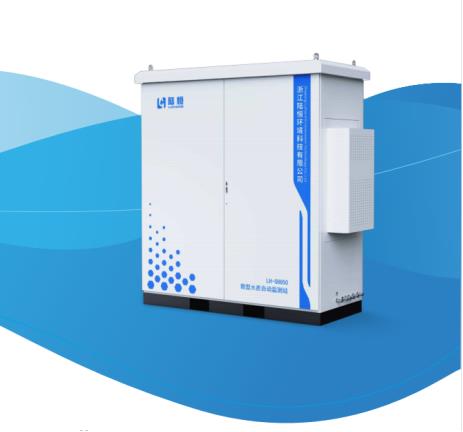

微型水质自动监测系统是指可以实现自动采配水、自动预处理、自动水质参数监测、自动数据上传及接受远程控制等功能，集成于一个机柜内，

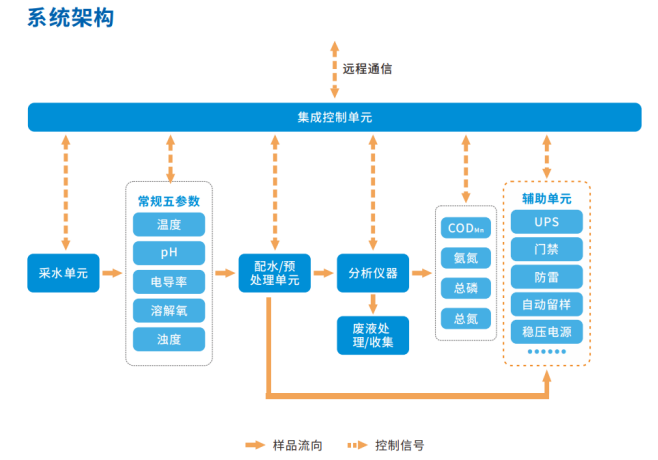

可以直接应用于户外的一体化集成系统。系统包括恒温单元、配电单元、采配水单元、预处理单元、检测单元、集成控制单元、数据采集传输

单元、其他辅助单元等，主要完成对监测点水质的在线监测及数据通信传输等功能。

釆水配水单元：指可以在控制单元的控制下，采集地表水样品，并将经过预处理单元处理的水样供给检测单元进行检测的硬件系统，

包含采水口、 采水泵及相应管路、阀门等。由釆样器（有浮筒、浮球等方式）、釆样管路、粗过滤器、精过濾器、储液箱、智能流

路系统（包括自动气吹清洗功能、反冲洗功能、除藻功能）、智能管路压力检测、流通池液位检测等组成。用于对水样进行采集、

过滤，确保水样真实有效。

预处理单元：指通过采取过滤、沉降、离心、超声、搅拌等物理手段， 达到去除地表水样品中沙砾、垃圾等大颗粒物质，混匀水样

，满足分析单元不同分析模块的样品要求等功能的硬件系统。

控制单元：指可以控制户外小型水质自动监测系统的各个组成单元，实现整个系统各个单元协调工作，是系统内各个单元协调工作的指挥中心。

数据采集与传输单元：指能够按照分析周期执行，并实现远程控制、自动加密与备份。采集装置按照国家标准采用统一的通讯协议，

以有线或无线的方式实施数据及主要状态参数的传输。

检测单元：指通过电化学、光学、湿法化学等方法，对水样的水质参数进行分析测试的硬件系统，根据选配的参数组成，常用的有

化学需氧量、高锰酸盐指数、氨氮、总磷、总氮、水质五参数（PH、电导率、溶解氧、浊度、温度）等。

恒温单元：由工业空调、温湿度传感器组成，可实现机柜内的恒温环境、保证试剂在有效期内不变质、及时反馈机箱内环境温湿度。

配电单元：由避雷器、漏电开关、稳压电源、地线针等组成，为站点提供稳定电源及防雷保护措施。

其他辅助单元：辅助单元包括：UPS、稳压电源、防雷、自动留样器、自动消防等。根据仪器运行的要求，选配或加装所需的辅助设备。

其中检测单元的仪表的选择原则为：

仪器测定范围满足水质分析要求，测定结果与标准方法一致；

仪器结构合理，性能稳定；

运行成本合理，维护量少，维护成本低，二次污染少；

在线水质监测站是一个将多个指标的自动监测仪器组合起来，从采样、分析到记录及远距离数据传输组成的系统。在线水质监测系统适用

于布置在各种类型的水体监测场地，更在河长制管理中发挥着重要的作用，周期或者不间断连续监测水体的各项水质参数，实时保存监测

数据，并联网实时将监测到的数据发送到监控中心或者数据管理平台。该系统可以帮助及时了解水质状况及水质变化趋势为相关管理部门

的决策提供科学依据，制定应急预案，及时、有效处理各种水质污染状况。
